産業機器関連製品

シールドメッシュ
 手軽に、後付でノイズ対策出来ます!
ニッケルメッキ線、スズメッキ線をチューブ状に編組したシールドメッシュです。後付で手軽にノイズ対策(EMI対策)を実現します。現在のラインアップはニッケルメッキ線、スズメッキ線編組を用意していますが切れにくい材質であれば何でもシールドメッシュにできます。多色、ナイロン線を使い外装保護用、装飾用にご利用することも可能です。

開発事例
【製品特徴】編組シールド/ノイズ対策/カスタム対応可能

  • Φ0.1mmの極細線を網状に編んだメッシュチューブなので柔らかく、複雑な形状の ケーブルやリード線にもフィットします。
    使い方は簡単! 押し広げてケーブルに通し、縮めるだけ!
  • 最大Φ17.5mm、最小Φ5mmの電源ケーブルやスピーカーコード、機器内リード線などに無理なく御使用でき、端末コネクタごと通せてシールド処理が手軽に行えます。
    ※ 最大外径で御使用の場合、長さは約1/4に縮みます。
    ※ 電源コードに御使用の際はショートさせぬよう注意が必要です。
  • 64個のスピンドルで編み込んでいるので密度が高く、優れたシールド効果を発揮し、耐ノイズ性を向上させます。
  • 錫めっき軟銅線を使用しているので耐蝕性に優れているだけでなく、接地の際のリード線半田付けジョイントなども可能。

詳細はお問い合わせください。(products_inq@sanyo-ind.co.jp)

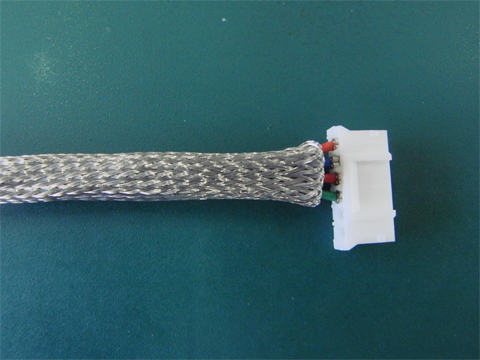

使用方法・使用例
①押し広げて!
②ケーブルに通して!
③ケーブルに合わせて縮めるだけ!!


<他にも下記のような展開も御提案出来ますので、お気軽にお問い合わせください>

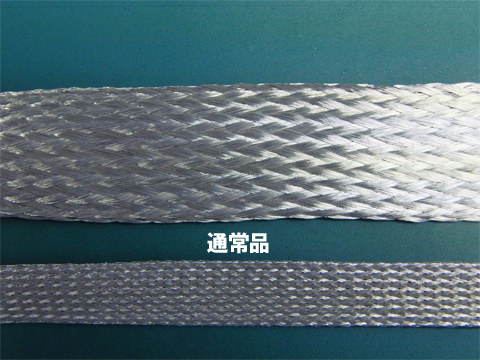

大口径タイプ
グランド線タイプ

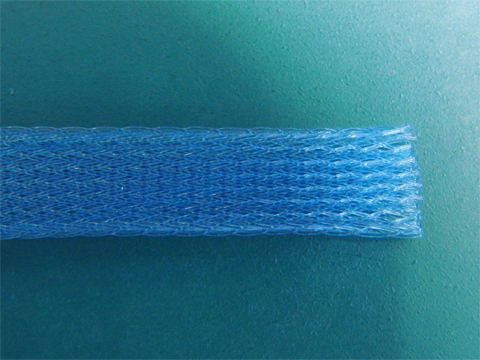

ナイロン(絶縁)タイプ


製品仕様
ダウンロードはこちら・・DL
